Set-up time and Hold time

Set-up time and Hold time.

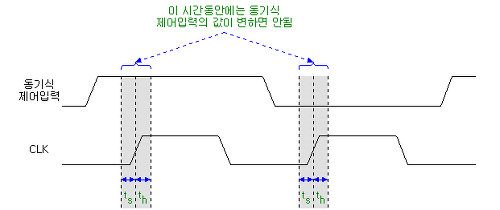

■ Set-up time (설정시간)

Set-up time ts는 클럭의 상승 모서리 시점 이전에 동기식 입력신호가 변하지 않아야 되는 최소 시간간격을 말한다.

■ Hold time

Hold time th는 클럭의 상승 모서리 시점 이후에 동기식 입력신호가 변하지 않아야 되는 최소 시간간격을 말한다.



* 일반적으로 IC 칩으로 만들어져 있는 플립플롭들의 셑업 타임은 대략 5-50ns 정도이고,

홀드 타임은 0-10ns 정도이다.
