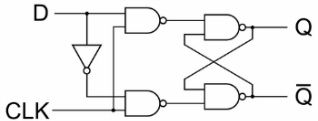

■ 동기형 D Flip-Flop

· RS의 Flip-Flop의 문제점인 입력 S와 R에 각각 1을 못 넣게 만들어 놓은 회로이다. 데이터 전송용으로 많이 쓰인다. CPU 내에서 많이 사용된다.

입력

출력

CLK D

Q(t+1)

1 0

1 1

0 0

Q(t)

[진리표]

- Verilog

module dff2(Clk,D,Q,Qbar );

input Clk,D;

output Q,Qbar;

wire D_s, D_r, Q_1, Q_2, Qbar_1, Qbar_2;

reg Q,Qbar;

assign D_s = D, D_r = !D;

nand(Q_1,D_s,Clk); //nand(output,input1,input2)

nand(Qbar_1,D_r,Clk);

nand(Q_2,Q_1,Qbar_2); //nand(output,input1,input2)

nand(Qbar_2,Qbar_1,Q_2);

//assign Q=Q_2, Qbar=Qbar_2;

always@(posedge(Clk)) begin

Q=Q_2;Qbar=Qbar_2;

end

endmodule

----------------------------------------------------------------------------

module bench2;

// Inputs

reg Clk;

reg D;

// Outputs

wire Q;

wire Qbar;

// Instantiate the Unit Under Test (UUT)

dff2 uut (

.Clk(Clk),

.D(D),

.Q(Q),

.Qbar(Qbar)

);

initial

begin

Clk = 1;

forever #5 Clk = !Clk;

end

initial

begin

D = 0;

forever #3 D = !D;

end

endmodule

- 동기식 D Flip-Flop 파형

■ 비동기식 D Flip-Flop

- Verilog

module dff(Clk,D,Q,Qbar );

input Clk,D;

output Q,Qbar;

wire D_s, D_r, Q_1, Q_2, Qbar_1, Qbar_2;

assign D_s = D, D_r = !D;

nand(Q_1,D_s,Clk); //nand(output,input1,input2)

nand(Qbar_1,D_r,Clk);

nand(Q_2,Q_1,Qbar_2); //nand(output,input1,input2)

nand(Qbar_2,Qbar_1,Q_2);

assign Q=Q_2, Qbar=Qbar_2;

endmodule

------------------------------------------------------------------

module dff_bench;

// Inputs

reg Clk;

reg D;

// Outputs

wire Q;

wire Qbar;

// Instantiate the Unit Under Test (UUT)

dff uut (

.Clk(Clk),

.D(D),

.Q(Q),

.Qbar(Qbar)

);

initial

begin

Clk = 0;

forever #5 Clk = !Clk; //5ns 후에 5ns 마다 clk의 값을 반전 시킨다.

end

initial

begin

D = 0;

forever #3 D = !D; //5ns 후에 5ns 마다 clk의 값을 반전 시킨다.

end

endmodule

- 비동기식 D Flip-Flop 파형
